Промышленная система тангенциальной фильтрации DN50C WV2000 TFF из китая

Промышленная система тангенциальной фильтрации  DN50C WV2000 TFF из китая

Система тангенциальной фильтрации  DN50C WV2000 TFF (с мембраной 40м2 и рециркуляционной емкостью 2000 л)

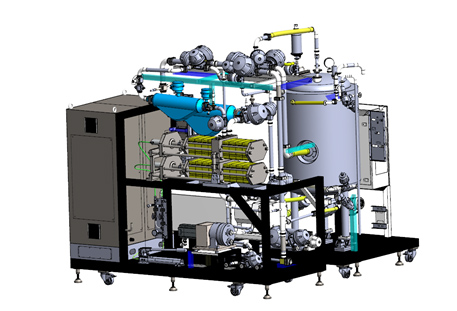

3D-чертеж оборудования и схема



Функциональное описание системы
Система фильтрации (насос, держатели, трубопровод, клапана и др):

• Встроенное испытание на целостность (дополнительно), испытание на поток воды

• Система автоматизации SIP/CIP

• Режим сбора со дна емкости, мембрана

• Минимизация остаточного объема системы, гидравлический держатель кассет

• Система автоматического управления WINCC, система графической визуализации, редактирование фаз, функция сигнализации, контрольный журнал, электронная подпись

Циркуляционная емкость:

• Встроенное управление насосом, автоматическое управление концентрацией и постоянного диализного объема

• Нижний клапан пневматического бака GEMU и торосферическое дно, благодаря которому емкость можно полностью опорожнить

• В корпус емкости встроены пробоотборный клапан, контроль температуры (рубашка), модуль перемешивания и взвешивания

• Верхняя часть резервуара со встроенным смотровым люком, лампами, воздушным фильтром, 2 погружными трубками (CIP + ретентат)

Производительность системы
Диапазон производительности системы: 40 м2 х (4-6 л/мин/м2) = 160-240 л/мин
Диапазон производительности по CIP: 40 м2 х (5-7 л/мин/м2) = 200 – 280 л/мин
Из расчета диаметра трубопровода 2 дюйма.
Выбор роторного насоса:

№	Условие	1000 л/ч	об/мин	Спецификация
1	2бар 3сП	9.6	217	40/0180
2	2бар 3сП	12	239	40/0180
3	2бар 3сП	14.4	261	40/0180
4	2бар 1сП	16.8	258	40/0180

Оценка остаточного объема

Элемент	Ед./длина	Единица остатка	Остаток
От емкости до насоса DN50	1.2	1.8	2.1
Роторный насос 40/0180	1	0.2	0.2
От насоса до фильтра DN50	0.85	1.8	1.5
Держатель кассеты	2	0.35	0.7
Мембрана	16	0.2	3.0
От фильтра до емкости DN50	2.2	1.8	3.9
	Всего		11.5



PID схема
