Полупромышленная система тангенциальной фильтрации DN40C WV200L из китая

Полупромышленная система тангенциальной фильтрации  DN40C WV200L из китая

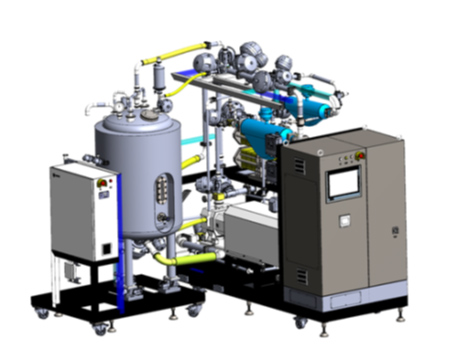

3D-чертеж оборудования

Функциональное описание системы

Система фильтрации (насос, держатели, трубопровод, клапана и др):

• Встроенное испытание на целостность (дополнительно), испытание на поток воды
• Система автоматизации SIP/CIP
• Режим сбора со дна емкости, мембрана
• Минимизация остаточного объема системы, гидравлический держатель кассет
• Система автоматического управления WINCC, система графической визуализации, редактирование фаз, функция сигнализации, контрольный журнал, электронная подпись


Циркуляционная емкость:

• Чистый пар, безразборная мойка, вход для воды WFI
• Возможность стерилизации паром.
• Трубопровод дополнительного раствора и насос
• Сосуд с рубашкой
• Датчик температуры для контроля температуры сосуда
• Вентиляционный фильтр для вентиляции и повышения давления в сосуде
• Узел отбора проб
• Слив CIP и SIP на дне сосуда
• Порт ретентата
• Порт рециркуляции пермеата


Производительность системы

Согласно ТЗ заказчика:

• Диапазон производительности системы: 0.7-7 м2 х (2-14 л/мин/м2) = 1.4-112 л/мин
• Из расчета диаметра трубопровода 1.5 дюйма.


Рекомендация:

• Диапазон производительности системы: 0.7-7 м2 х (4-6 л/мин/м2) = 2.8-42 л/мин
• Диапазон производительности по CIP: 0.7-7  м2 х (5-7 л/мин/м2) = 3.5 – 49 л/мин
• Из расчета диаметра трубопровода 1 дюйм.


Выбор роторного насоса:

PID схема
