Механизм выгрузки корзины автоклава из Китая

Механизм выгрузки корзины автоклава из Китая

Механизм выгрузки корзины автоклава предназначен для установки-загрузки корзин (в которых находятся стекло- или жестебанки с консервируемыми продуктами) в автоклав перед стерилизацией и для выгрузки этих корзин из автоклава после стерилизации и охлаждения при производстве консервов.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Механизм выгрузки представляет собой крепящуюся к полу и к стене стойку из трубы круглого профиля, на которой закреплена стрела с тельфером. Стрела может поворачиваться на угол 170°, что дает возможность поочередно загружать и разгружать корзины из двух расположенных рядом автоклавов.

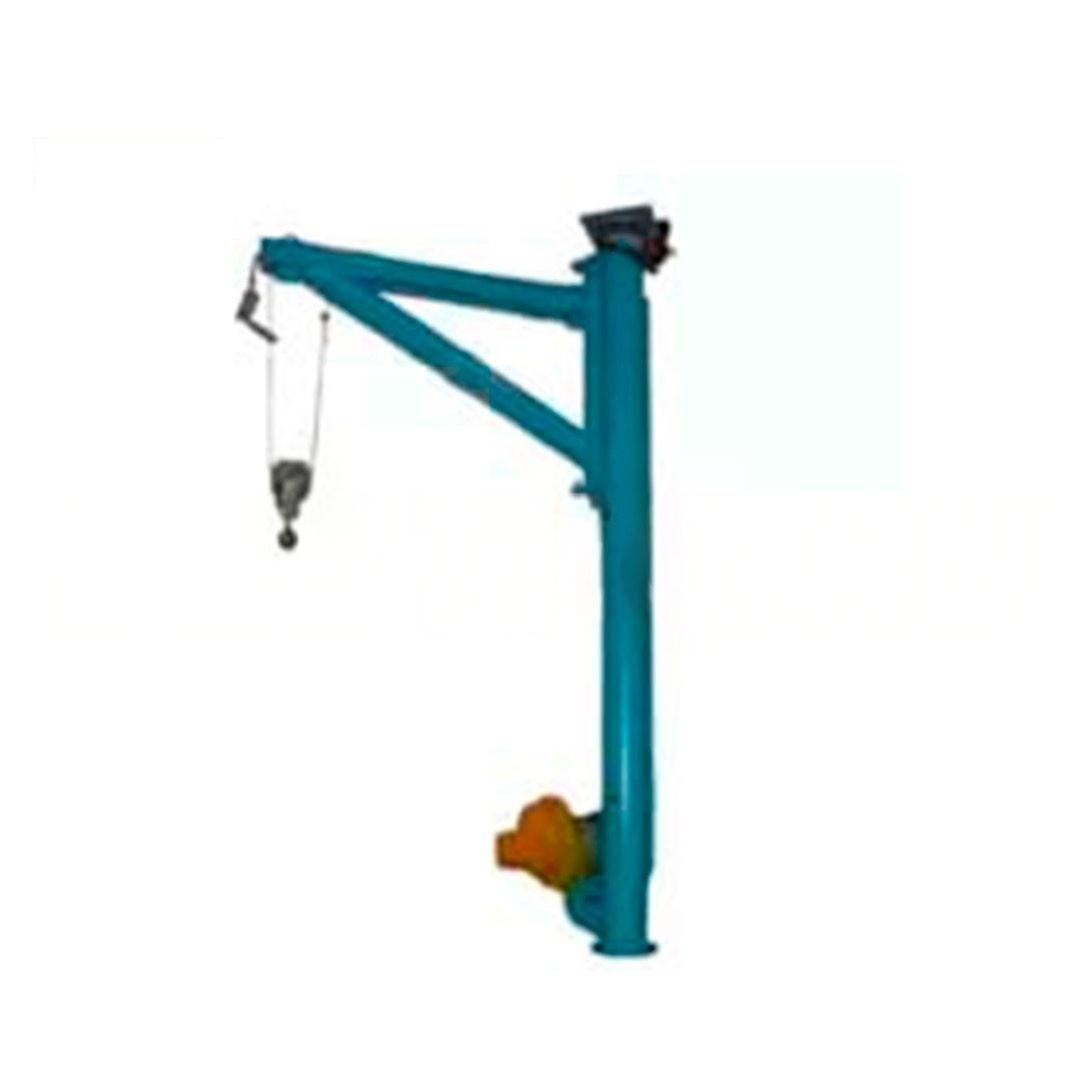

Механизм выгрузки корзин (рисунок 1) состоит из

опоры 1, стойки 2, стрелы 3 и тельфера 5.
Опора и стойка изготовлены из трубы круглого сечения. В нижней части опоры приварена плита для крепления опоры к бетонному основанию. Сверху на опоре и снизу на стойке приварены фланцы для их крепления.
На стойке 1 между двумя петлями 4 установлена стрела 3, которая
поворачивается за счет скользящей посадки. В нижней петле 4 предусмотрен упорный подшипник 6 для плавного поворота стрелы с корзиной автоклава.
На вершине стрелы закреплены тельфер 5 с пультом управления 7 и скоба 8.
Скоба 8 является местом для захвата при повороте стрелы 3.
Выгрузка корзины из автоклава осуществляется следующим образом: оператор производит сцепку крюком 9 (рисунок 1) за ручку корзины автоклава. Корзина поднимается вверх нажатием кнопки «ВВЕРХ» с пульта 7 до тех пор, пока дно корзины не поднимется выше автоклава. Далее стрела с корзиной вручную поворачивается в
сторону и останавливается над местом выгрузки, а затем корзина опускается нажатием кнопки «ВНИЗ» с пульта 7. После установки корзины с банками на пол, оператор отцепляет крюк 9 от ручки корзины.
Загрузка корзины в автоклав производится в обратной последовательности.
Схема установки механизма выгрузки корзин для обслуживания двух автоклавов приведена на рисунке 2.
приведено в руководстве пользователя, входящего в комплект поставки изделия.

Примечание – подробное описание работы тельфера электрического
