наименование

параметры

модель

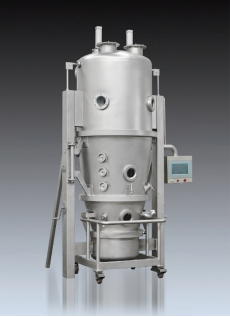

FBG-200

Полный объем

200 L

Рабочий объем

160 L

Мощность вытяжного вентилятора

15 kw

Диапазон регулирования температуры

25～110 гр.

Эл. питание

380V, 50Hz, 3Ph+G(5 wires)

Тип подогрева воздуха

Паровой калорифер

Давление сжатого воздуха:

0.5-0.8 мПа

расходы сжатого воздуха:

25 куб. м. в час

масса

2500 кг.

Наим-нание

базовая комплектация

опция

Участок входа воздуха

Воздуховод из нерж. стали SUS304

Датчик по скорости воздуха, поток показывается на экране

-

корпус

из нерж. стали SUS304

обработка герметизации загрязнения, что соответствует требованию FDA

-

фильтры

Первичный фильтр G4, подготовительный фильтр F8, съемный, удобный для очистки

Измерение перепада давления до и после фильтра (дифманометр)

-

Блок нагрева

Паровой калорифер с высокой эффективностью

Пневмотический паровходный клапан для рег. температуры

Конструкция с воздушным клапаном для точного контроля температуры воздуха.

Точность контрольной температуры:  ±2℃

Предварительный нагрев

Удаление влажности воздуха

НЕПА фильтр

НЕПА фильтр Н13, термонастойчивый 250 гр., быстосъемный

Измерение перепада давления до и после фильтра (дифманометр)

Порт DOP для испытания

визуализация перепада давления до/после НЕПА на сенсорном экране

Воздуховоды и клапаны

Воздуховод из нерж. стали SUS304

Взрывозащитный отсечный клапан

Пневмотический клапан PID контролирует открытие дискового клапана.

-

донная емкость

Клана слива на дне

Герметизация воздушная по взрывозащитной конструкции

Силиконый уплотнитель

Штуцер мойки и шарик промывания

-

контейнер

Контейнер с колесиками

Контейнер с возмжностью ручного опрокидывания

Установлено смотровое окошко для наблюдения, пробоотборник

Камера в псевдосжинном слое

Конусная конструк. для обеспечивания псевдосжиженного слоя

Установлено смотровое окошко для наблюдения

Штуцер мойки и шарик промывания

Светильник LED во взрывозащитном исполнении

Вакуумная загрузка и совместная работа со смесителем-гранулятором

Камера фильтрации

Вибрация рукавного фильтра

Заслонка взрывозащитная при давлении 0.05 мПа

Установлено смотровое окошко для наблюдения

Механизм руч. подъема и опуска каркаса для рукав. фильтра.

Штуцер мойки и шарик промывания

Дисковый клапан на выходе вытяжки закрывается при мойке.

Сигнализ. при ненормольном перепаде давл. до/после фильтров

Визуализация перепада давления до/после фильтров на сенсорном экране

опоры

Из нерж. стали SUS304.

Детали для гранулирования

Перистатический насос и шланг

Распылительная форсунка

Регулятор ручной по давлению распыления

-

Вытяжной пылеуловитель

Механическая вибрация

Вентилятор и звукоглушитель

Вентилятор с взрывозащ. двигателем, скорость регулируемый

Вентилятор соединяется с воздуховодом засчет гибкой вставки

-

воздуховод

Воздуховод из нерж. стали SUS304

Взрывозащитный отсечный клапан

- детектор пыли на выходе

Основная

Сенсорный экран Siemens TP700, электро-пневмо- контрольный шкаф, сигнализатор, аварийная кнопка, PLC Siemens S7-200, частотник Schneider, пневмотики AIRTAC

Доступ права

Многоступенчатый по операции, технологии и администрации,

-

Визуализация параметррв и контроль

Блок подготовки воздуха: температура и поток входного воздуха, степень открытия клапана

Основной аппарат: температура продукта, давления

Блок вытяжки воздуха: температура вытяжного воздуха, назначенная и разница, частота вентилятора

Настройка, показывание и сохранение темпер. п времени сушки

Настройка вибрации рукавного фильтра

-

Функция контроля

Контроль ПЛК, режим по ручному и автом. контролю, контроль калибровки, контроль мойки

Контроль и измерение I/O

Настройка рецептов, технол. данные изменяются и сохраняются.

Распечатка, Запись в карту SD

Контроль совместной работы со смесителем-гранулятором

Запись сигнализации

Недостаточно давления

Давление распыления низское

Герметизация не удачная

Рукавный фильтр не попал на место

Заземление не подключено

Авария термодатчика

Не закрывается контрольного шкафа

Авария частотника и питания
